5 ось резка головка
Преимущество PMT
1. Плавное качество резки идеально.
2. Точность резки резака для водных вартер составляет до 0,1 мм. Крайные суставы являются регулярными, а резка для водных вакансий также может сделать очень сложные головоломки и фрески.
3. Скорость резки быстрая, а консистенция продукта и взаимозаменяемость очень хороши.
4. Бурение, резка и формирование могут быть сделаны одновременно.
5. Улучшите рабочую среду и уменьшите влияние пыли и шума на оператора.
6. Резка для водных вартер - это холодная резка, которая не повреждает внутреннюю структуру материала.
7. Это единственная машина для обработки композитных материалов и хрупкого фарфора.
8. Водоотъемлемый резак может разрезать металл, резина, пена, пластик, композитные материалы, камень, керамическая плитка, мрамор, стекло и т. Д.
9. Примерно по размеру у нас есть 4000*2000 мм, 3000*2000 мм, 2000*1500 мм, 2500*1500 мм, 6000*2000 мм , что вы хотите?

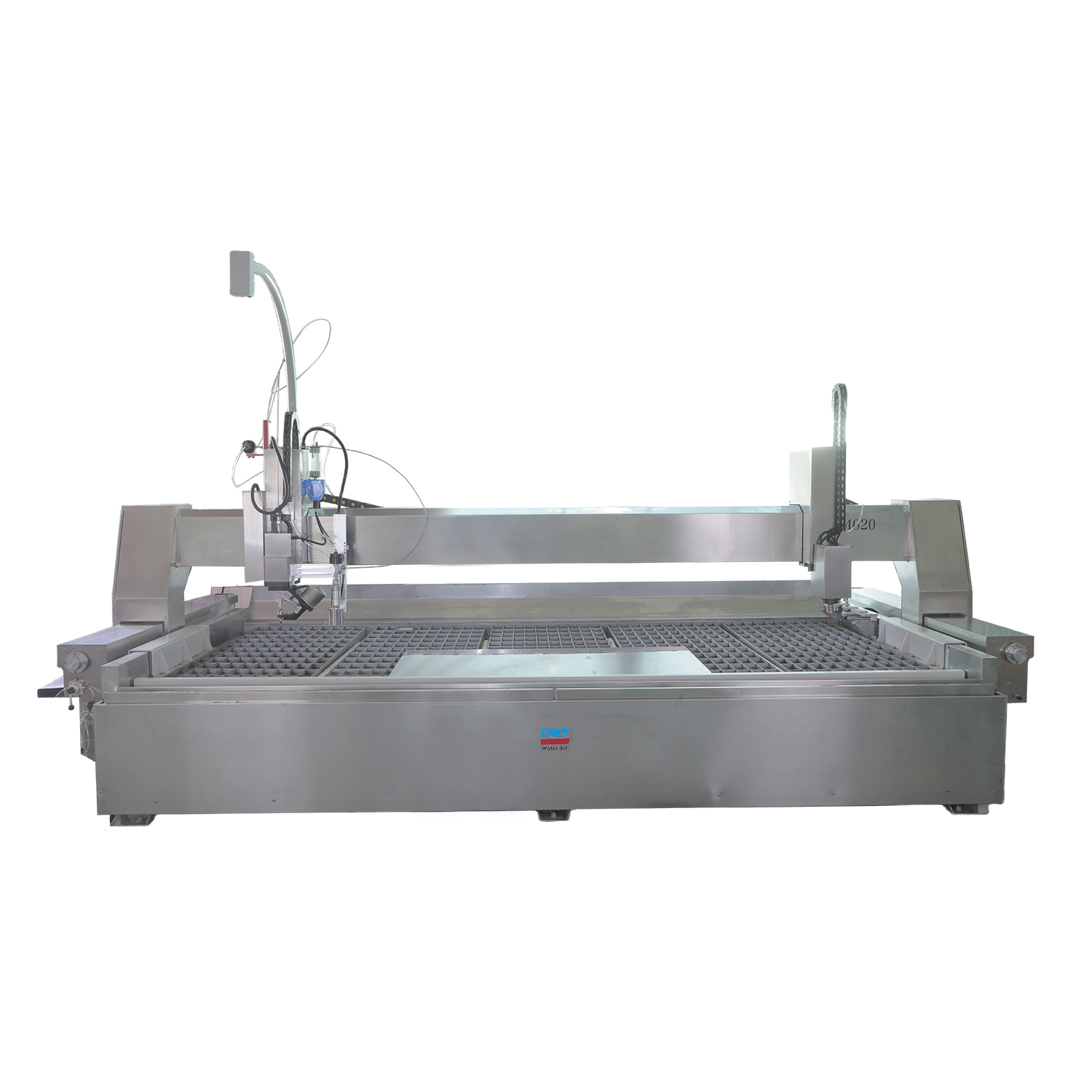

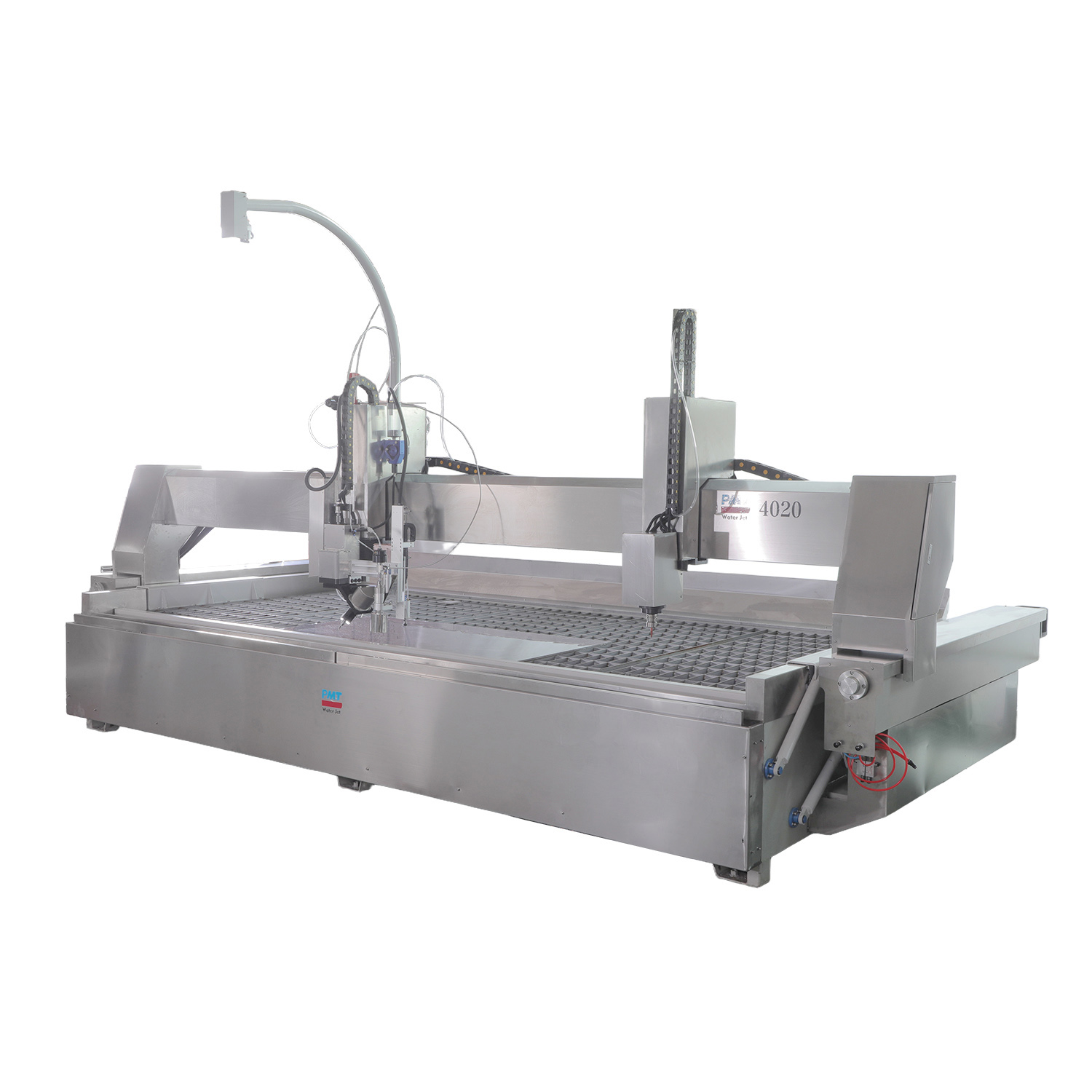

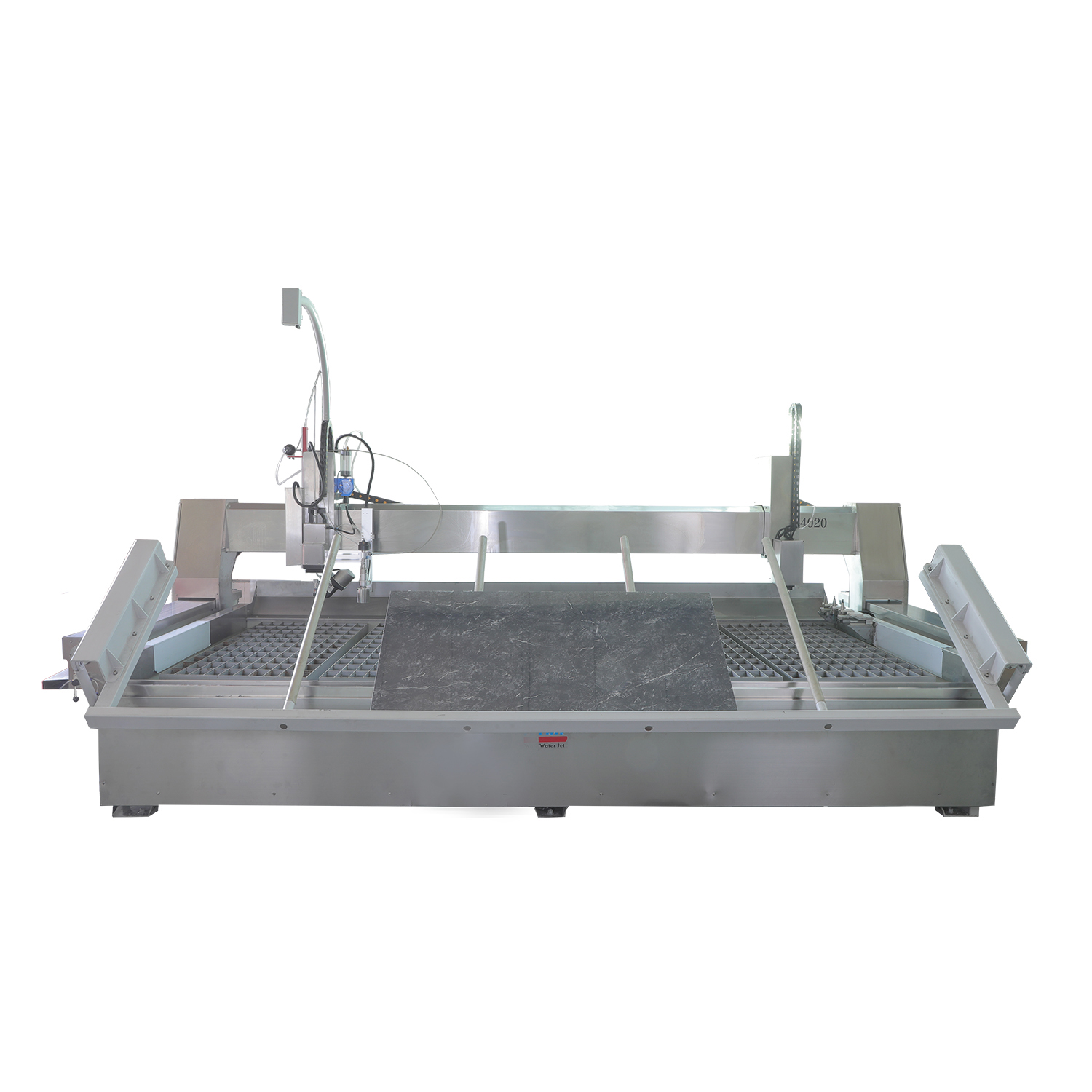

1. Рабочая таблица и контрольчик
PMT режущий стол для водных вартер состоит из детали передачи с осью x, осью Y и оси Z, резервуара для воды, резки головки, части смазки и системы вождения сервопривода. Механическая структура гантрика подходит для машин большого размера, длительного пробега оси x и y, подходящих для обработки различных сложных деталей больших размеров.
Режущая таблица представляет собой 2-D, контролируемую ПК, состоящий из оси Y, ловца, оси x, оси Z (режущая головка), режущая головка, шланг высокого давления и абразивную коробку. Как ось X, так и ось Y установлены с линейным направляющим и шаровым винтом.
Модель | 2015 | 2515 | 3020 | 4020 | 6020 |
Измерение (мм) | 2650*2150 мм | 3100*2150 мм | 4500*2300 мм | 5250*2300 мм | 7300*3100 мм |
Максимум режущий диапазон | 2000*1500 мм | 2500*1500 мм | 3000*2000 мм | 4000*2000 мм | 6000*2000 мм |
Перемещение оси Z | 180 мм | ||||
Сервопривода | Вейхонг, OEM Panasonic | ||||
шариковой линейный холм | ABBA/TBI, Тайвань Бренд | ||||
Точность повторного расположения | ± 0,025 мм/м | ||||
Точность резки | ± 0,1 мм | ||||
Максимум скорость бега | 15 м/мин | ||||
смазка | Нефтяное погружение | ||||
Материал | 203 Стальная сталь. | ||||

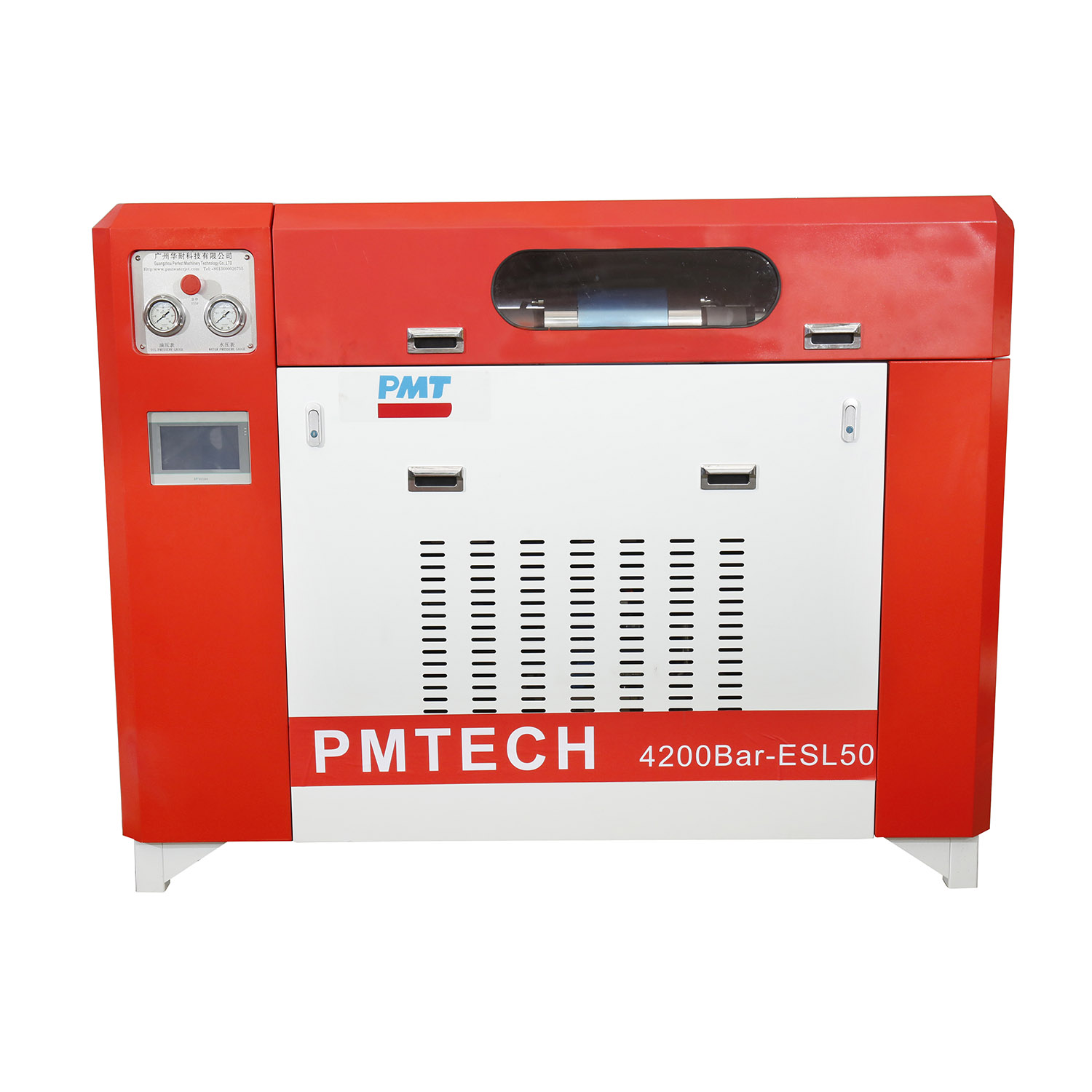

2. Структура насоса с высокой прессой ESL50
Измерение (l*w*h) | 1800*1000*1400 мм |
Масса | 1200 кг |
Скорость мощности | 37 кВт/50 л.с. |
Максимум давление | 420MPA /4200Bar |
Рабочее давление | 300-350MPA |
Максимум нефть | 104L/мин |
Максимум Скорость потока | 3,7 л/мин |
Источник питания | 380 В 50 Гц |
Водоснабжение | ≥15,1 л/мин |
Аккумулятор | 1,5 литра |
① Система снабжения воды
Основной двигатель нуждается в двух источниках воды для резки и охлаждения, поэтому нам нужно два дренажа: дренаж охлаждающей воды и дренаж утечки воды.
Специальное определение указано ниже:
Режущая вода: усилитель должен поставляться с водой 20-1000 фунтов на квадратный дюйм (1,4-6,9 база). Входная вода должна не меньше выходной воды в 1,5 раза.
Охлаждающая вода (для теплообменника): теплообменник используется для регулировки накопленного тепла в гидравлическом масле.
«Гидравлическая система»
Гидравлическая система состоит из систем давления, фильтрации и охлаждения. Принцип интенсификации: двигатель 37 кВт приводит к гидравлическому насосу, а затем насос будет давлять гидравлическое масло до 20 МПа макс.
③ Waterjet Intenensifer System
Система интенсификации в основном относится к интенсификатору, но также включает в себя другие компоненты в контур воды, которые делают воду более низкого давления в воду высокого давления. В частности, он включает интенсивность, аккумулятор, трубку высокого давления, разъем и т. Д. Раздел для принципа, структуры и технического обслуживания интенсификатора содержится в этом руководстве.
④electrical Control Система
Система электрического управления интегрирована в панель управления, включая ПК, цепь управления. Эта система управления используется для запуска/остановки основного двигателя и настройки скорости. Функция дисплея, кнопок и ручек на панели указана ниже.
'Индикатор питания ' 'Meter ' '' валютный счетчик '' Master Switch ''

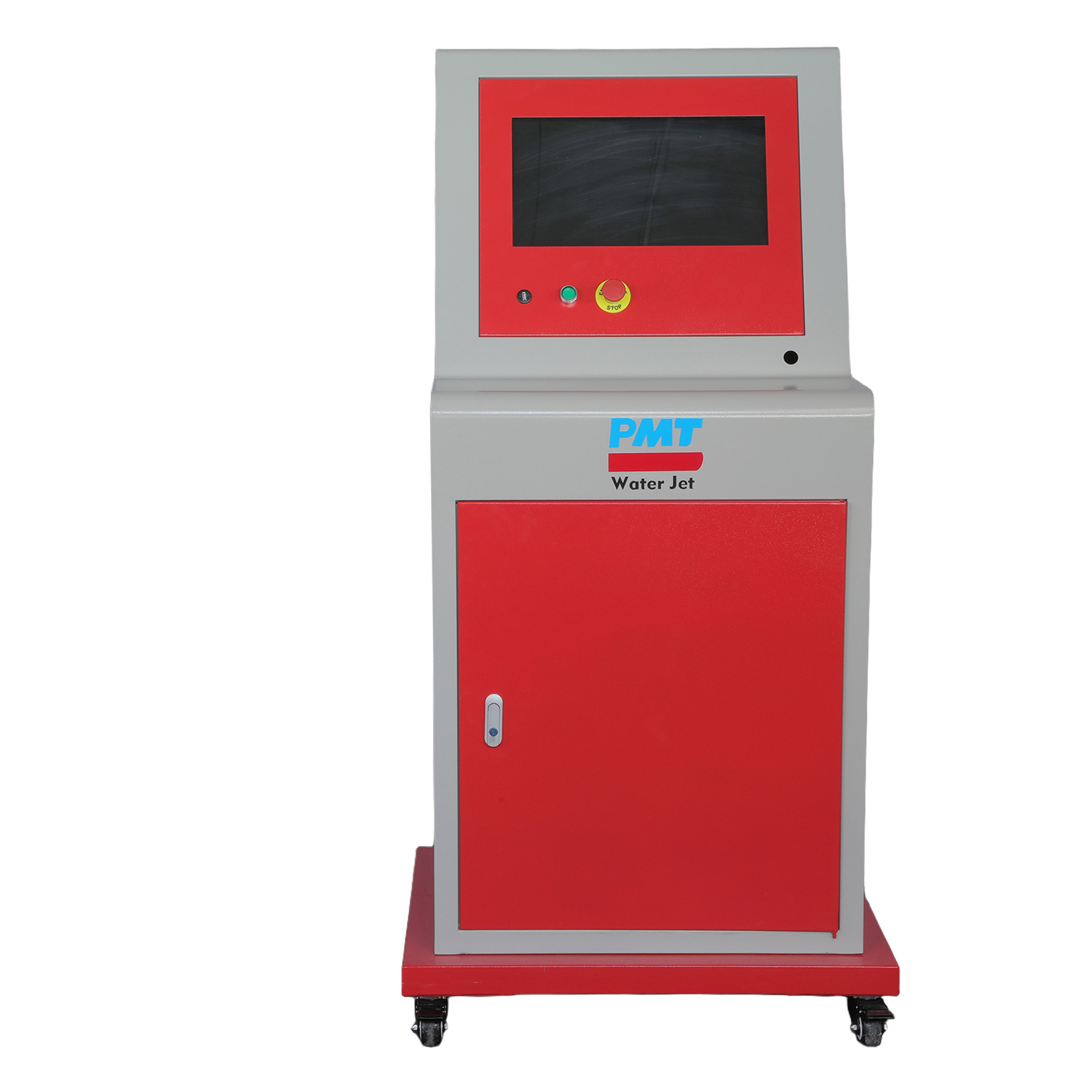

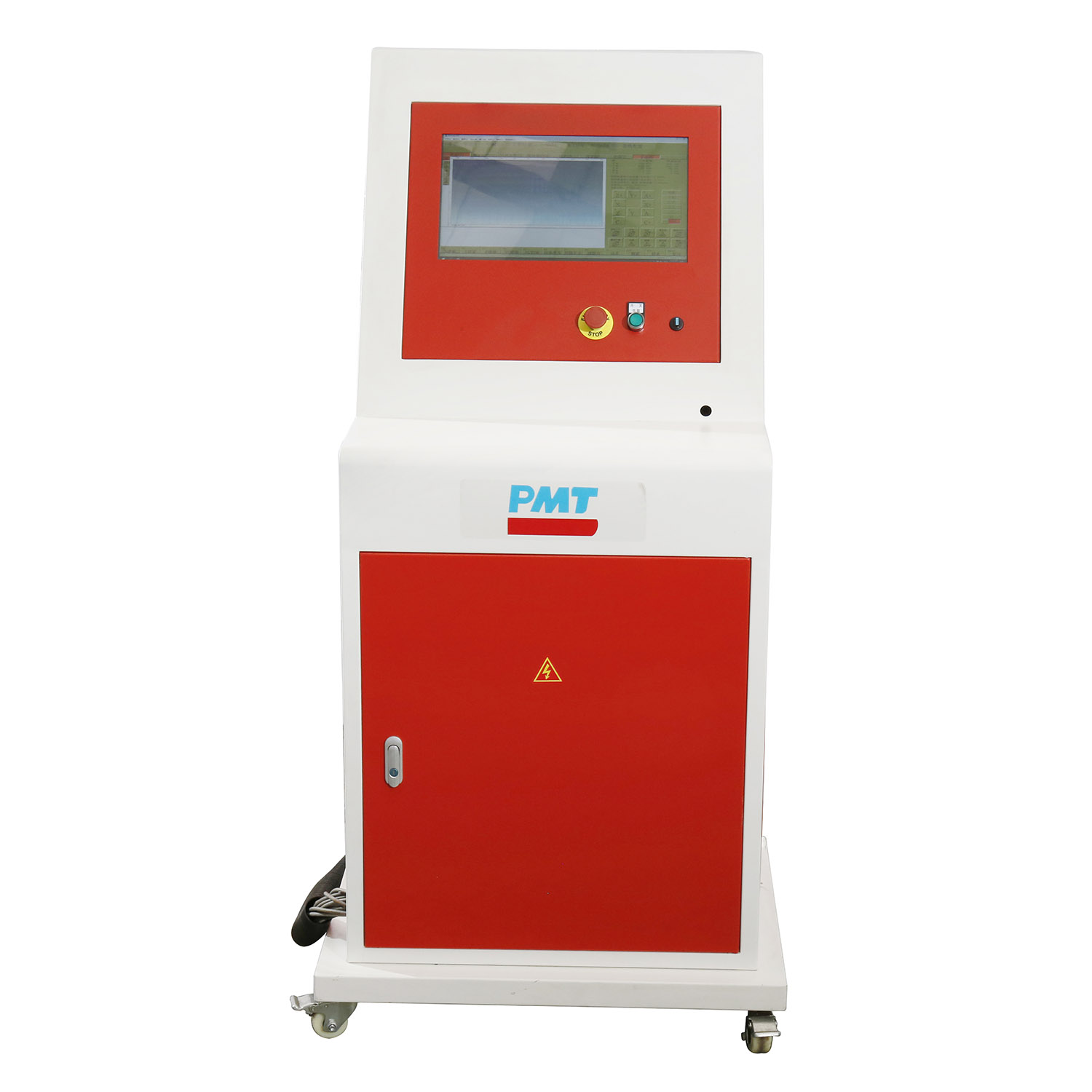

3. контроллер ЧПУ
Источник питания | AC220V 50/60 Гц |
Система рисования | Автофудация |
Компьютерная система | Windows 7 |
Функция | Контроллер отдаленного |
экран | Применить 19 -дюймовый ЖК -дисплей |
Программное обеспечение для водных струй NC-Studio-V10 | Поддержка файла DXF и кода NC |
4. Система резки оси AC 5 для резки с бриллиантами
Точность повторного расположения | ± 0,02/1000 мм |
Точность резки | ± 0,15/1000 мм |
Максимум Пруссюр | 420 МПа |
Тип отверстия | Расположение 3 |
Тип сопла | 7.14*1,02*76 мм |
Бег на оси Z | 180 мм |
Ось оси вращающегося угла | ± 67 ° |
C-ось по поводу поворота | ± 360 ° |
Угол резки | ± 45 ° |
приложение | 2D/3D резка |

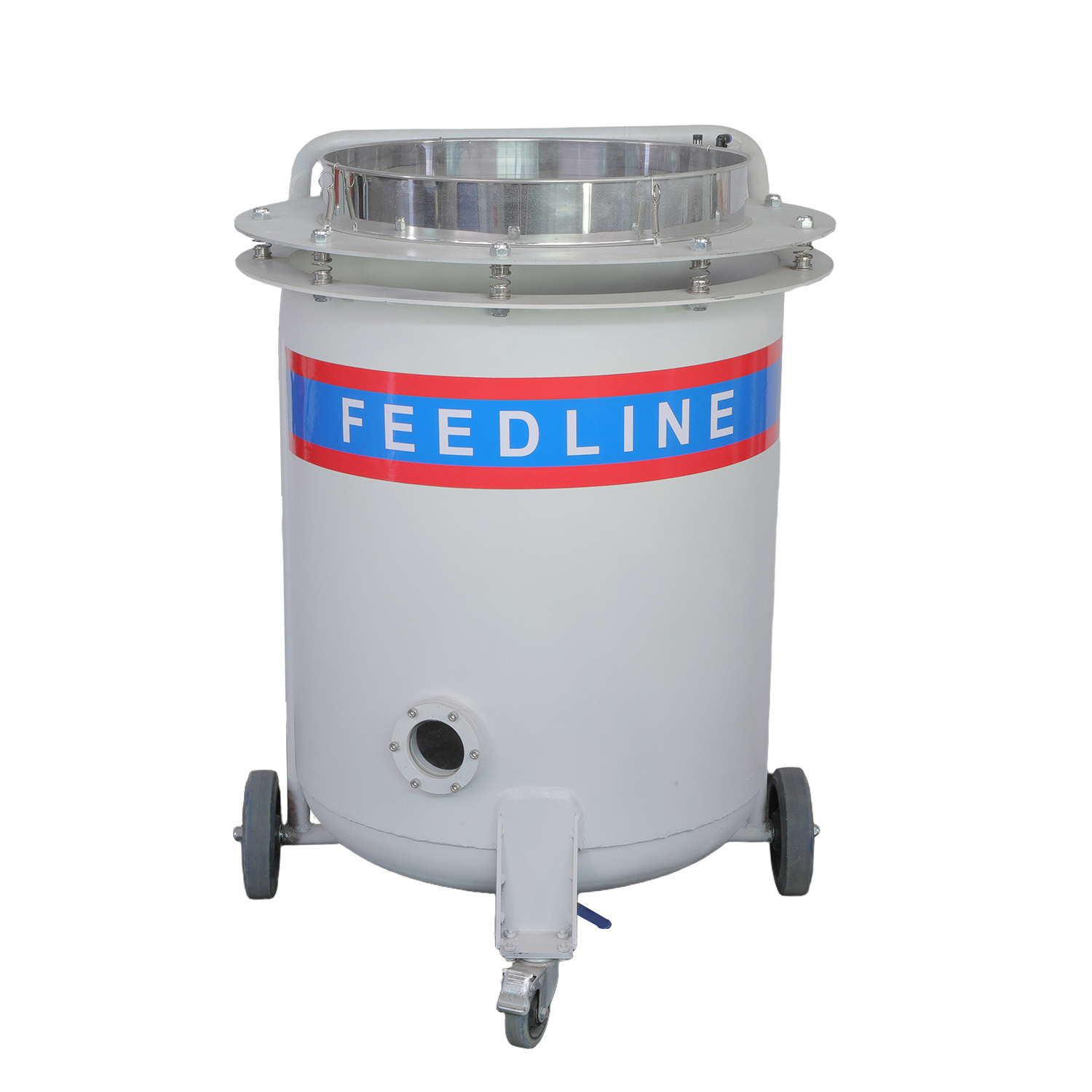

5. Абразивная система кормления
Измерение (l*w*h) | 700*700*1350 мм |
Масса | 80 кг |
Максимум емкость | 200 кг |
Максимум подача давления воздуха | 2bar |
Регулятор регулирования моторного программного обеспечения | |
Устраняет абразивные отходы | |
6, напольная загрузка систерма
Скорость резания мини -режущей машины для водных вардж варьируется в зависимости от материала, толщины, желаемого качества резки, давления воды и конфигурации самой машины, как правило, для PMT Waterjet вы можете найти следующую скорость только для вашей ссылки.
Наша фабрика имеет не только все виды размер водных струйных машин и запасных частей для водных вардж, но и наша компания продает все виды каменных резьбовых машин, лазерные машины, мостовые машины, шлифовальные машины с краями, машины с высокими тонами и веревочные машины и так далее !!!
Техническое обучение
1, Основной принцип работы сверхвысокого давления водной струи машины2, принцип работы системы высокого давления и перегрузки
3, замена герметичного высокого давления, запечатанные и детали высокого давления.
4, обслуживание системы высокого давления и суждения и устранения неполадок общих неудач
5, Программирование и эксплуатацию и эксплуатацию и эксплуатационную платформу NC резки NC
6, ежедневное обслуживание платформы резки NC
7, Установка оборудования
8, Абразивный контроль и транспортная работа и связь с ЧПУ
9, Работа программного обеспечения CAD / CAM и CNC Communication
10, Принцип работы, техническое обслуживание и суждение и устранение неполадок общих сбоев основных функциональных деталей высокого давления, выключателей воды высокого давления и абразивной резки головки
Послепродажная служба
1, Бесплатная гарантия для всей машины в течение одного года или 2000 года высокого давления/час 2, обучение двух персонала для эксплуатации и обслуживания оборудования и одного оператора компьютера для пользователя
3, онлайн-установка и ввод в эксплуатацию (пользователь несет ответственность за доску и проживание)
4, пожизненное обслуживание
5, чтобы гарантировать долгосрочную запас запасных частей
6, чтобы получить обновление специальных цен, когда есть новые продукты и технологии
7, Время отклика ремонта: в течение периода обеспечения качества, когда оборудование пользователя не удается, отвечает в течение 24 часов после уведомления о получении. Для общего сбоя направьте пользователя возобновить производство как можно скорее по телефону или по электронной почте
Упаковка продукта
Упаковка для режущей машины Wate: деревянная упаковка, внутри мягких пакетов или все мягкой пленки и обеспечить безопасность. Включая насос HP, ручье на столе с режущей головкой с резкой головкой, контроллер Waterjet с ЧПУ, кормушку для водяного песка, запасные части с насосом, нагрузку на 20 футов или контейнер с 40 футов. Около 30-40CM, 4000-6000 кг, целый один установленная акванация Waterjet Machine.
Запасные части для воды: мягкая упаковка внутри, пакет картонной пачки снаружи. Абразивный гранатный песок с варджеем: упаковка на*25 кг маленькая упаковка + 40 сумков в большой сумке. Пакетные способы ASLO могут в соответствии с требованиями клиента.
Время доставки для машин: 15-30 дней доставки
Запасные части для водных

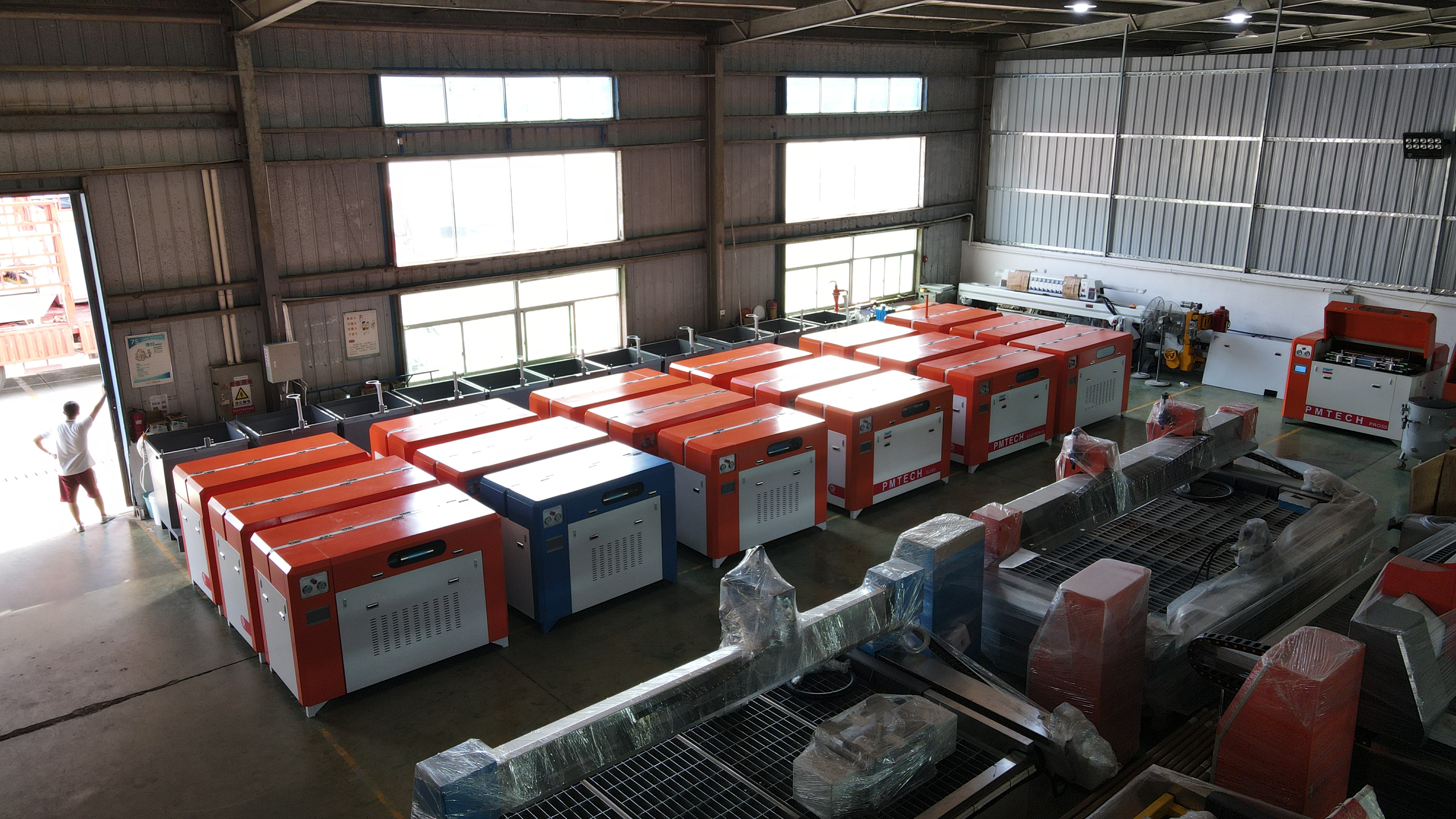

Профиль компании
Guangzhou Perfect Machinery Technology Co., Ltd. (PMT) находится в районе Хуаду, Гуанчжоу, в 10 километрах от международного аэропорта Кантон. PMT Компания производила высококачественные машины для резки воды. Идеальная резка - это наша приверженность клиентам.
После более чем 10-летнего седиментации и разработки компания PMT стала национальным высокотехнологичным предприятием, которое объединяет исследования и разработки, производство, продажи и технологии. Придерживаясь философии бизнеса 'Качество, сначала, обслуживание первого ', мы предоставляем клиентам универсальные решения для камня, керамического стекла и обработки металлов. Наши передовые технологии и надежные услуги получили единогласную похвалу от клиентов по всему миру.
Сертификаты
