5-осевая режущая головка Станок для гидроабразивной резкиПреимущество машины гидроабразивной резки PMT
Достигните идеального качества резки с помощью нашего водоструйного станка.
Достигайте точности нарезки до 0,1 мм с помощью нашего водоструйного формирователя, учитывая точные соединения краев и формирование умопомрачительных загадок и настенных росписей.
Ощутите высокую скорость резки, превосходную консистенцию изделий и совместимость с нашим формовочным станком для гидроабразивной резки.
Наш гидроабразивный станок выполняет растачивание, резку и обрамление в одном цикле.
Улучшите рабочее пространство, уменьшив количество мусора и шума на администраторов с помощью нашего водоструйного формирователя.
Наша инновационная технология гидроабразивной резки гарантирует цикл резки вирусов, который сохраняет внутреннюю структуру материалов.
Наш гидроабразивный формовочный станок – лучшее решение для работы с хрупким фарфором и композитными материалами.

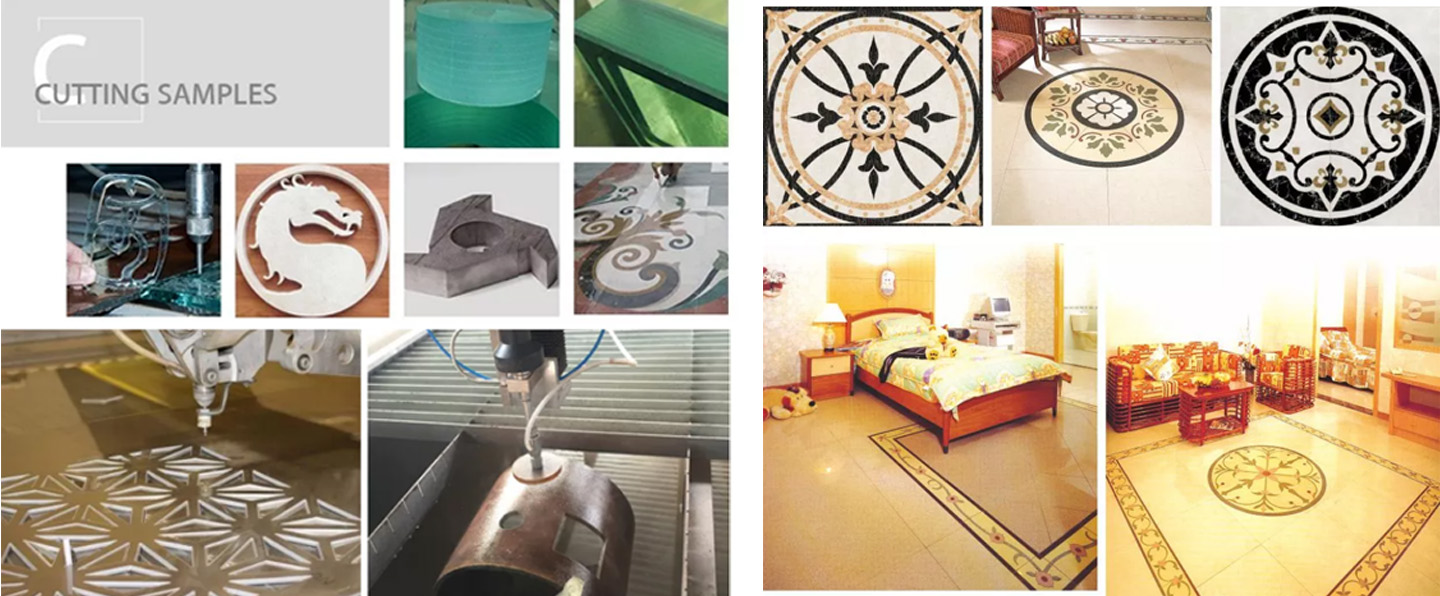

С помощью нашего водоструйного формирователя можно резать множество материалов, включая металл, резину, пенопласт, пластик, композитные материалы, камень, фаянсовую плитку, мрамор и стекло.
Просмотрите различные размеры, включая 6020,6030,8030.

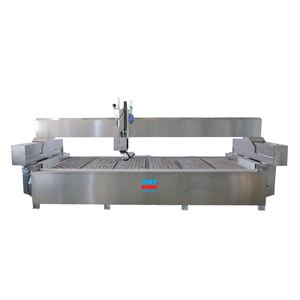

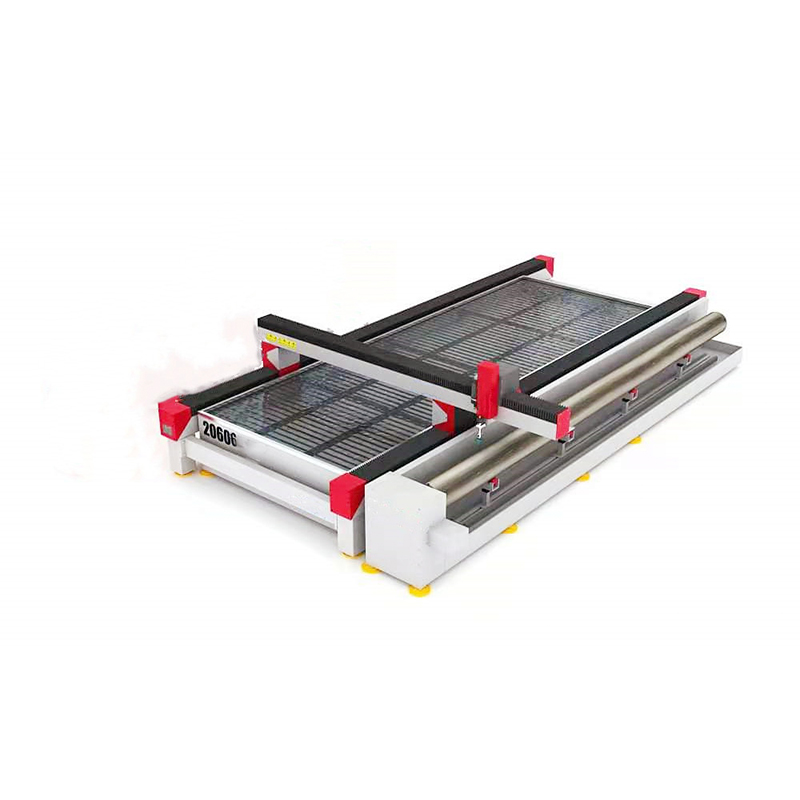

1. Рабочий стол и контроллер
Стол для гидроабразивной резки PMT оснащен усовершенствованной трансмиссией, состоящей из томагавков X, Y и Z, резервуара для воды, режущей головки, системы смазки и системы сервопривода.
Его портальная механическая конструкция специально предназначена для огромных машин, принимая во внимание расширенные расстояния перемещения вдоль томагавков X и Y, что делает его пригодным для работы с ошеломляющими и более крупными деталями.
Этот режущий стол представляет собой лучшую в своем классе двухмерную систему, управляемую ПК, включая Y-образный шарнир, улавливатель, X-образную втулку, Z-образную втулку (подставку для режущей головки), режущую головку, шланг высокого давления и камеру черновой обработки.Чтобы гарантировать точность и плавность хода, томагавки X и Y оснащены прямыми направляющими и шариковыми винтами.
Модель | 6020 | 6030 | 8030 | 12030 | |
Размер (мм) | 7200*3500 мм | 7200*4500 мм | 9200*4500 мм | 13200*4500 мм | |
Макс.диапазон резки | 6000*2000 мм | 6000*3000 мм | 8000*3000 мм | 12000*3000 мм | |
Перемещение оси Z | 180 мм | ||||
Сервосистема | Вэйхонг, OEM Panasonic | ||||
шарико-винтовой линейный рельсовый | ABBA/TBI, Тайваньский бренд | ||||
Точность повторного позиционирования | ±0,025 мм/м | ||||
Точность резки | ±0,1 мм | ||||
Макс.скорость бега | 30 м/мин | ||||
смазка | Масляная иммерсия | ||||
Материал | 203 бак для материала из нержавеющей стали, балка из литой стали, крышка из резины и нержавеющей стали | ||||

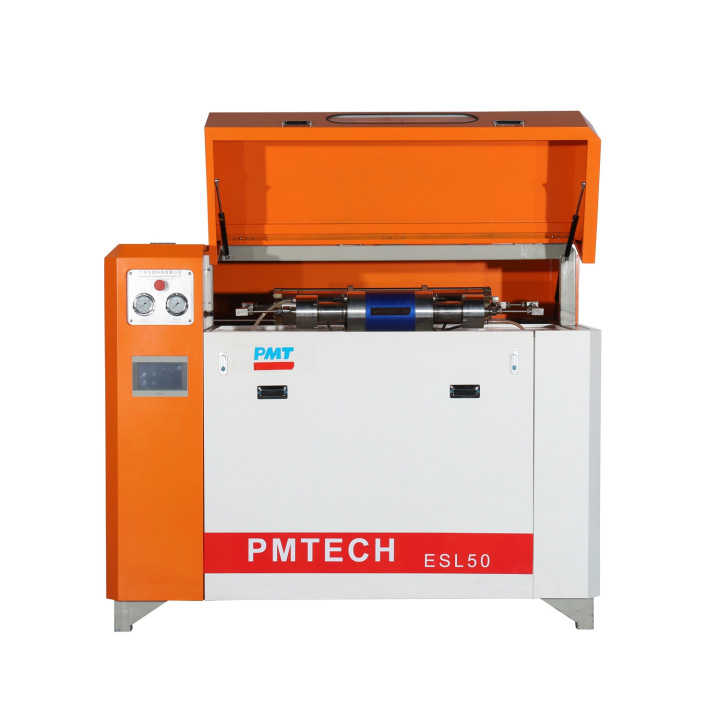

2.ESL50 Конструкция насоса высокого давления
Размер(Д*Ш*В) | 1800*1000*1400 мм |
Масса | 1200 кг |
Мощность | 37 кВт/50 л.с. |
Макс.давление | 420 МПа/4200 бар |
Рабочее давление | 300-350 МПа |
Макс.сброс нефти | 104 л/мин |
Макс.Скорость потока | 3,7 л/мин |
Источник питания | 380 В 50 Гц |
Водоснабжение | ≥15,1 л/мин |
аккумулятор | 1,5 литра |
3. Контроллер ЧПУ
Источник питания | 220 В переменного тока, 50/60 Гц |
Система рисования | Авто-САПР |
Компьютерная система | Windows 7 |
Функция | Удаленный контроллер |
экран | Применить 19-дюймовый ЖК-дисплей |
Программное обеспечение для водоструйной очистки NC-Studio-V10 | Поддержка файла DXF и кода NC. |

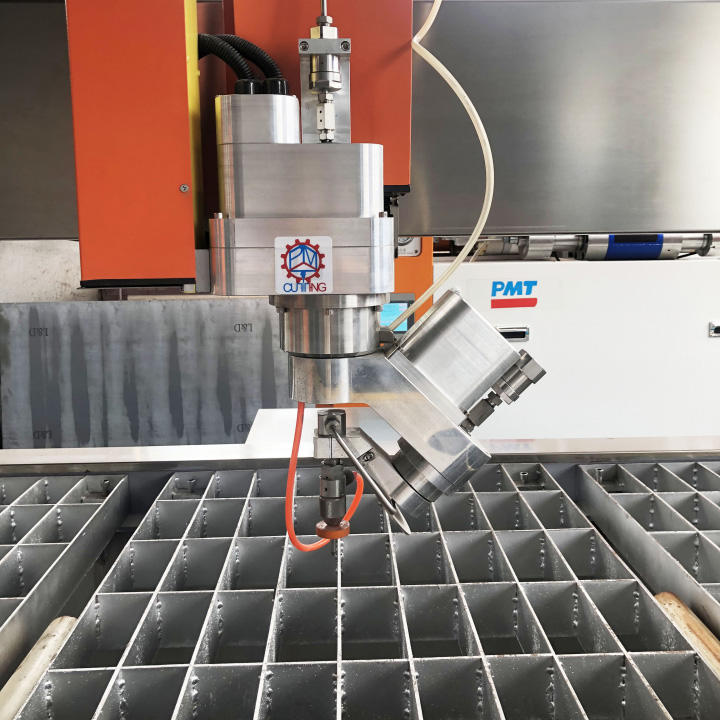

4.AC 5 осей режущая система для алмазной режущей головки
Точность повторного позиционирования | ±0,02/1000 мм |
Точность резки | ±0,15/1000 мм |
Макс.раздражение | 420 МПа |
Тип отверстия | Разбор 3 |
Тип сопла | 7,14*1,02*76 мм |
рабочий ход оси Z | 180 мм |
Угол вращения оси А | ±67° |
Угол поворота оси C | ±360° |
Угол резки | ±45° |
приложение | 2D/3D резка |

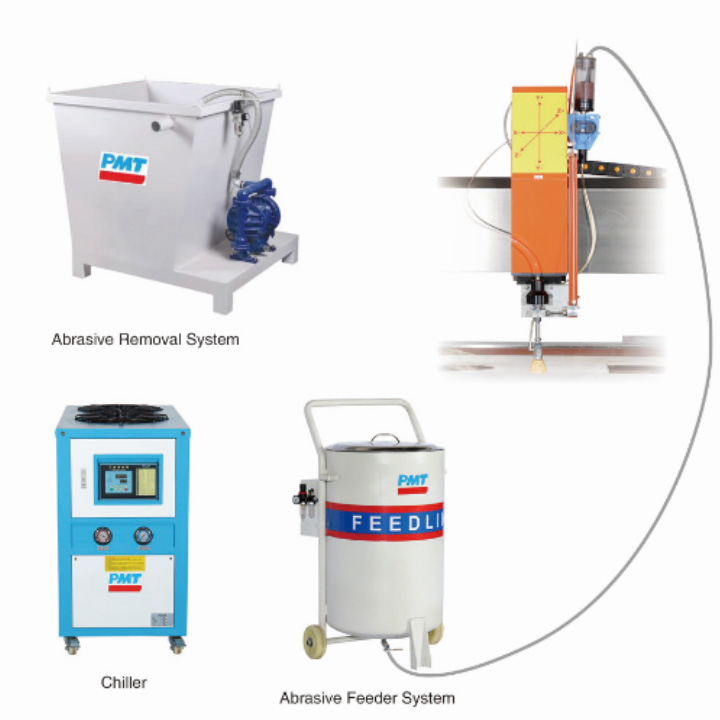

5. Система подачи абразива
Размер(Д*Ш*В) | 700*700*1350 мм |
Масса | 80 кг |
Макс.емкость | 200 кг |
Макс.подача давления воздуха | 2бар |
программное обеспечение, управляющее двигателем, регулирующее регулятор | |
Устраняет абразивные отходы | |
Наша фабрика не только имеет все виды гидроабразивных машин и запасных частей для гидроабразивной резки, но также наша компания продает все виды машин для резьбы по камню, лазерных станков, мостовых станков, кромкошлифовальных станков, станков с рядным шагом, канатных станков и так далее. !!!
Техническое обучение
1, основной принцип работы станка для гидроабразивной резки сверхвысокого давления2, принцип работы системы высокого давления и наддува.
3, замена герметичных деталей высокого давления, герметичных деталей низкого давления и высокого давления.
4, техническое обслуживание системы высокого давления, а также оценка и устранение распространенных неисправностей.
5, программирование, эксплуатация и эксплуатация режущей платформы с ЧПУ.
6, ежедневное обслуживание режущей платформы с ЧПУ.
7, установка оборудования
8, управление абразивом и транспортировка, а также связь с ЧПУ.
9, работа программного обеспечения CAD/CAM и связь с ЧПУ.
10, принцип работы, техническое обслуживание, оценка и устранение распространенных неисправностей основных функциональных частей высокого давления, водяных переключателей высокого давления и абразивной режущей головки.

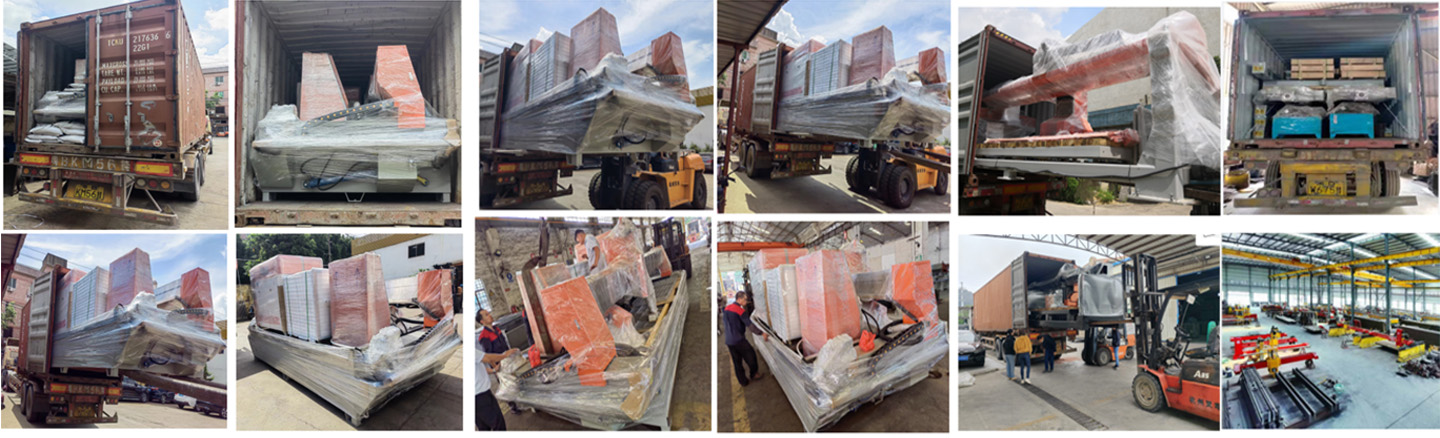

Упаковка продукта
Комплект оборудования для гидроабразивной резки: Наши станки для гидроабразивной резки тщательно комплектуются, чтобы гарантировать безопасность во время транспортировки.Комплект включает в себя твердую деревянную поверхность снаружи и деликатные упаковочные материалы внутри.С другой стороны, мы предлагаем возможность использовать все деликатные комплекты пленок для дополнительной гарантии.В комплект входит сифон HP, станина стола для гидроабразивной резки с режущей головкой, регулятор гидроабразивной резки с ЧПУ, устройство подачи песка для гидроабразивной резки и дополнительные детали для сифона.Вся конструкция оборудования гидроабразивной машины укладывается в 20-футовый или 40-футовый держатель объемом примерно 30-40 кубических метров и нагрузкой 4000-6000 килограммов.
Запасные части для гидроабразивной резки: Чтобы обеспечить безопасную транспортировку наших запасных частей для гидроабразивной резки, мы используем сочетание деликатных упаковочных материалов внутри и упаковки контейнеров снаружи.Это гарантирует полную сохранность деталей во время транспортировки.Кроме того, мы можем указать явные потребности в комплектации в соответствии с предпочтениями клиента.
Время доставки оборудования: Наше время транспортировки оборудования для гидроабразивной резки обычно составляет от 15 до 30 дней.Мы стремимся быстро доставлять наши товары для решения проблем наших клиентов.
запасные части для гидроабразивной резки: 1-7 дней

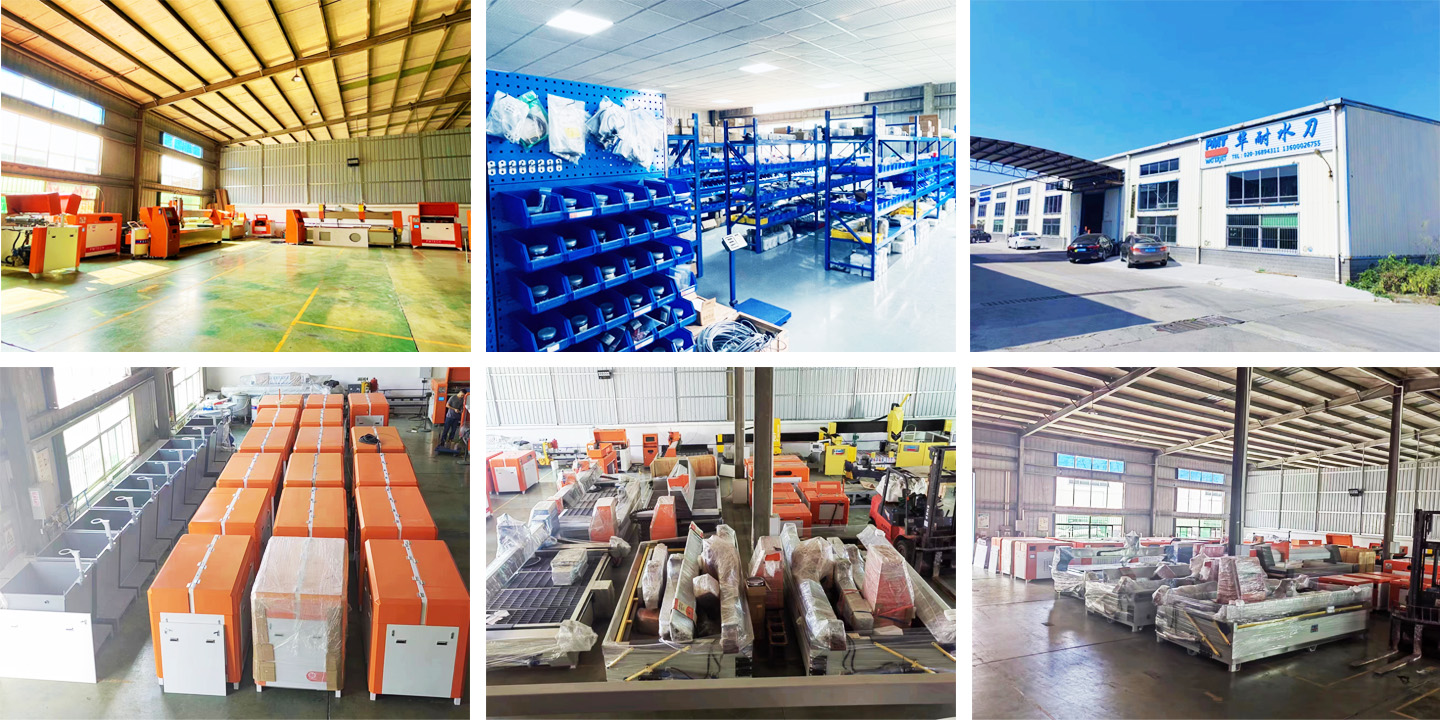

Профиль компании
Сертификаты
